Layer มาตรฐาน (Construction Template)

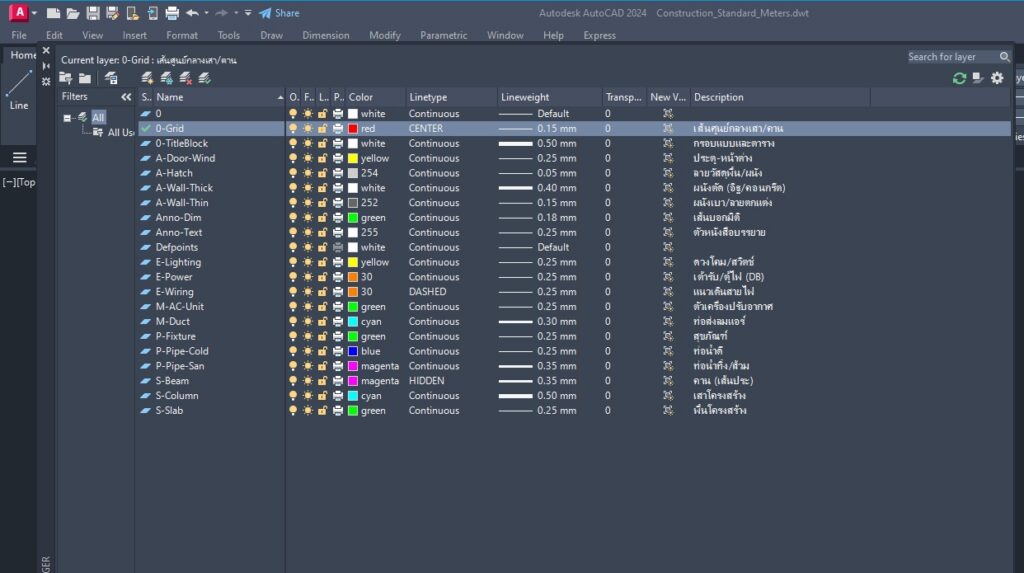

LAYER ใน AutoCAD

สำหรับการเขียนแบบก่อสร้าง (Architecture/Construction) ผมจัดชุดมาตรฐานที่นิยมใช้ที่สุดมาให้ครับ ชุดนี้ครอบคลุมทั้ง งานสถาปัตย์ และ งานโครงสร้าง โดยเน้นให้อ่านแบบง่ายและเป็นสากลครับ

1. เปิดไฟล์ใหม่: ตั้งค่า Layer ตามตารางด้านบนให้ครบ
2. ตั้งหน่วย (Units): พิมพ์ UN ตั้งเป็น Meters หรือ Millimeters ตามความถนัด
3. ตั้งค่าตัวอักษร (Text Style): พิมพ์ ST ตั้ง Font มาตรฐาน (แนะนำ TH Sarabun New หรือ Arial)
4. Save as: เลือกไฟล์ประเภท AutoCAD Drawing Template (.dwt)
5. ตั้งชื่อ: เช่น Construction_Standard_Meters.dwt

• 📌 การโหลดลายเส้น (Linetype): ในหน้าต่าง Layer ตรงช่อง Linetype ให้กด Load เพื่อเลือก CENTER และ HIDDEN มาใช้ก่อน ถึงจะเลือกใน Layer ได้
• 📌 Scale เส้นประ: หากตั้งเป็นเส้น Center แล้วมองเห็นเป็นเส้นตรงธรรมดา ให้ใช้คำสั่ง LTS (Linetype Scale) แล้วปรับค่า (เช่น 0.01 หรือ 0.5) จนกว่าจะเห็นเป็นเส้นประ
• 📌 สีของเสา (Column): ในแบบก่อสร้าง นิยมใส่ Hatch (Solid) สีเทาจางๆ ลงในเสา เพื่อให้เสาดีดตัวขึ้นมาจากผนัง ช่วยให้อ่านแบบง่ายขึ้นมากครับ

Layer มาตรฐานที่แนะนำให้เซ็ตเก็บไว้เป็น Template ครับ:

1. หมวดเส้นอ้างอิงและระยะ (Reference & Layout)

ใช้สำหรับจัดระยะ Grid Line และแนวเสาเข็ม/ฐานราก

• 00_GRID | สี: Red (สี 1) หรือ Cyan (สี 4) | Linetype: CENTER / CENTER2

  • สำหรับ: เส้นแกนศูนย์กลาง (Grid line)

• 00_GRID_TEXT | สี: Yellow (สี 2) | Linetype: Continuous

  • สำหรับ: สัญลักษณ์และตัวเลขสัญลักษณ์ Grid (A, B, C / 1, 2, 3)

2. หมวดโครงสร้าง (Structure)

วัตถุส่วนนี้มักจะตัดผ่านแล้วเห็นชัดที่สุด จึงต้องใช้เส้นหนา

• 01_ST_COLUMN | สี: Magenta (สี 6) หรือ White/Black (สี 7) | Linetype: Continuous

  • สำหรับ: เสา concrete / เสาเหล็ก

• 01_ST_BEAM | สี: Blue (สี 5) หรือ Cyan (สี 4) | Linetype: Continuous / Hidden (ถ้าระบบคานคอดิน/มองไม่เห็น)

  • สำหรับ: คาน, ฐานราก, พลังงานโครงสร้าง

• 01_ST_HATCH | สี: Color 8 (เทาเข้ม) หรือ Color 9 (เทาอ่อน) | Linetype: Continuous

  • สำหรับ: ลวดลายหน้าตัดเสา/คาน (Hatch คอนกรีต)

3. หมวดงานสถาปัตยกรรม (Architecture & Interior)

• 02_AR_WALL | สี: Green (สี 3) หรือ Cyan (สี 4) | Linetype: Continuous

  • สำหรับ: เส้นผนังอิฐ/ผนังเบาที่ถูกตัดผ่าน (เส้นขอบผนัง)

• 02_AR_WALL_HATCH | สี: Color 253 หรือ Color 9 (เทาอ่อน) | Linetype: Continuous

  • สำหรับ: ลาย Hatch ผนังอิฐ/ลายคอนกรีตมวลเบา

• 02_AR_DOOR_WIN | สี: Yellow (สี 2) หรือ Red (สี 1) | Linetype: Continuous

  • สำหรับ: บานประตู, วงกบ, บานหน้าต่าง, เกล็ดระบายอากาศ

• 02_AR_STAIR | สี: Green (สี 3) | Linetype: Continuous

  • สำหรับ: งานบันได, ราวกันตก, ขั้นลูกตั้ง-ลูกนอน

• 02_AR_FURN | สี: Color 8 (เทา) | Linetype: Continuous

  • สำหรับ: เฟอร์นิเจอร์ ลอยตัวและ Built-in, สุขภัณฑ์ (ใช้เส้นบางเพื่อให้แบบไม่รก)

• 02_AR_FINISH | สี: Red (สี 1) | Linetype: Continuous

  • สำหรับ: วัสดุตกแต่งผิว เช่น คิ้วบัว, กระเบื้องพื้น, ท็อปเคาน์เตอร์

4. หมวดสัญลักษณ์ ข้อความ และแบบตัด (Annotation & Details)

• 03_AN_TEXT | สี: Yellow (สี 2) หรือ White (สี 7) | Linetype: Continuous

  • สำหรับ: ตัวหนังสือระบุชื่อห้อง, หมายเหตุ, รายละเอียดวัสดุ

• 03_AN_DIM | สี: Green (สี 3) หรือ Red (สี 1) | Linetype: Continuous

  • สำหรับ: เส้นและตัวเลขบอกระยะ (Dimension)

• 03_AN_SYMBOL | สี: Cyan (สี 4) | Linetype: Continuous

  • สำหรับ: สัญลักษณ์ระดับพื้น, สัญลักษณ์รูปตัด (Section Marker), สัญลักษณ์แบบขยาย

• 03_AN_SECTION | สี: Magenta (สี 6) | Linetype: DASHDOT / Continuous

  • สำหรับ: เส้นแนวตัด (Section Line) ที่ต้องการเน้นความหนามากๆ

5. หมวดงานระบบ (MEP – Mechanical, Electrical, Plumbing)

(แยกไว้คร่าวๆ หากต้องเขียนรวมในแบบสถาปัตย์)

• 04_MEP_ELEC | สี: Orange (สี 30) หรือ Yellow | Linetype: Continuous

  • สำหรับ: สวิตช์, ปลั๊ก, ดวงโคม, แนวท่อร้อยสายไฟ

• 04_MEP_PLUMB | สี: Cyan (สี 4) หรือ Blue (สี 5) | Linetype: Continuous / Hidden

  • สำหรับ: แนวท่อน้ำดี, ท่อน้ำทิ้ง, ท่อสเปกเตอร์, บ่อพัก

6. หมวดช่วยทำงาน (Defpoints / Non-Plot)

• DEFPOINTS หรือ 99_VIEWPORT | สี: Color 250 หรือ Red | Linetype: Continuous

  • สำหรับ: เส้นขอบ Viewport ในหน้า Layout หรือเส้นร่าง/กรอบอ้างอิงที่ไม่ต้องการให้พิมพ์ออกมา (ปรับค่า Plot ให้เป็น No/Disable ใน Layer Properties)

💡 เทคนิคการตั้งชื่อและการกำหนดความหนาเส้น (Lineweight via CTB)

1. การนำหน้าชื่อด้วยหมวดหมู่ (Prefix): ใช้ตัวเลขหรือรหัส เช่น 00_, 01_, 02_ หรือ AR_, ST_ เพื่อให้ Layer จัดเรียงตามลำดับอย่างเป็นระเบียบ ไม่กระจัดกระจายตามอักษร A-Z

2. การจับคู่สีก่อนพล็อต (กรณีใช้ monochrome.ctb):

   • เส้นหนามาก (0.40 – 0.50 mm): สี 6 (Magenta), สี 7 (White/Black) $\rightarrow$ สำหรับเสา, เส้นแนวตัด

   • เส้นหนาปานกลาง (0.25 – 0.35 mm): สี 3 (Green), สี 4 (Cyan) $\rightarrow$ สำหรับขอบผนัง, บันได, Dim

   • เส้นบาง (0.15 – 0.20 mm): สี 2 (Yellow), สี 1 (Red) $\rightarrow$ สำหรับประตู-หน้าต่าง, ตัวหนังสือ, เส้น Grid

   • เส้นบางมาก / เส้นจาง (0.05 – 0.09 mm / True Color): สี 8, สี 9, สี 253 $\rightarrow$ สำหรับ Hatch, ลายกระเบื้อง, เฟอร์นิเจอร์
