ค่าตัวหนังสือกระดาษ A3
1:100 = 0.182
1:75 = 0.316
1: 50 =0.091
1:25 = 0.045
1:20 = 0.033
ขนาดตัวอักษรในงานเขียนแบบ ตัวอักษรต้องเหมือกัน ไม่ควรมีเกิน 4 ขนาด ใน 1 แบบ โครงการตามาตราฐานเขียนแบบด้วยคอมพิวเตอร์
- ตัวอักษรทั่วไป ได้แก่ คำบรรยาย ระยะ ระดับ สัญลักษณ์ วัสดุ ประตูหน้าต่าง ขนาด 2.5 มม.
- ตัวอักษรที่ต้องการเน้น เช่น ตัวอักษรกำกับแนวเสา ชื่อแปลน ชื่อรูปด้าน รูปตัด แบบขยาย อักษรอ้างอิง 3.5 มม.
- ชื่อรูปย่อย หัวเรื่อง ขนาด 5.0 มม.
- ชื่อรูปหลัก หรือ กรณีพิเศษ 7.0 มม.
ขนาดมาตราฐานภาษาไทย มอก. ระบุให้ใช้ ขนาด 0.25 3.5 5.0 7.0 10 14 20 ซม.

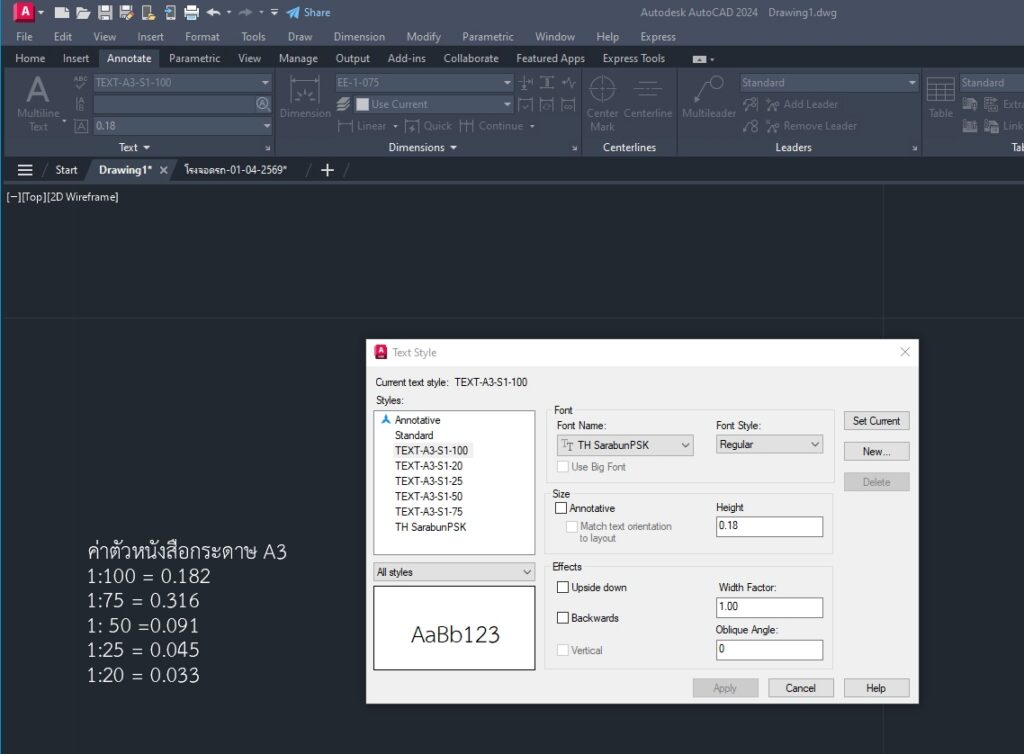

การตั้งค่าค่าตัวหนังสือกระดาษ A3 ใน AutoCAD
