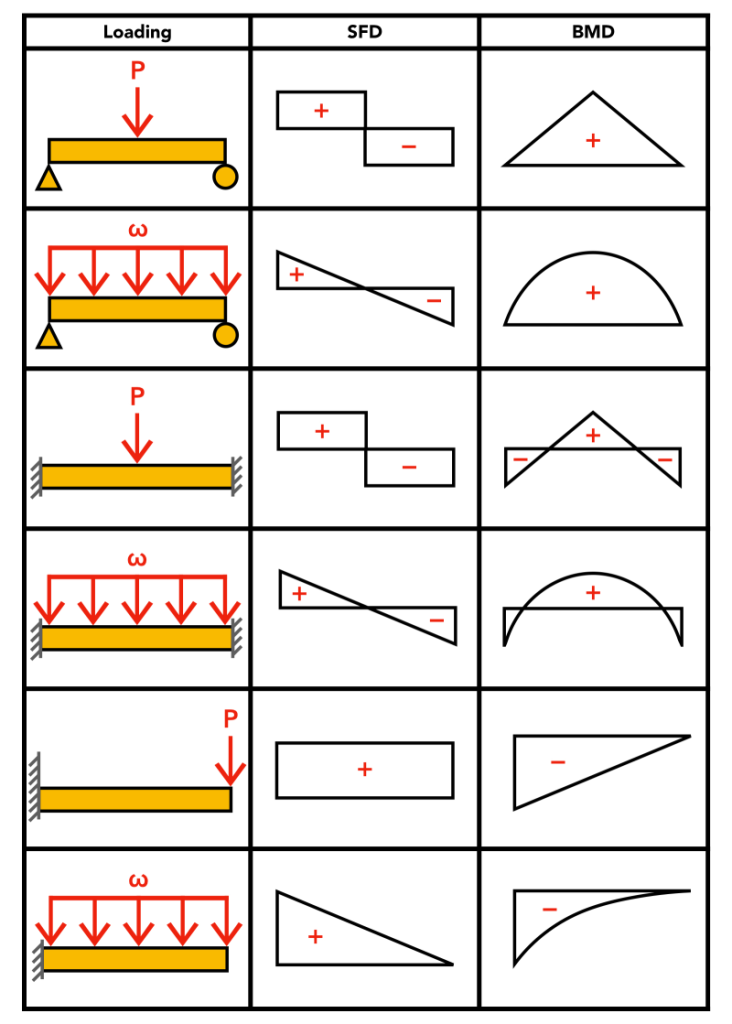

เงื่อนไขและหลักการ เขียนแผนภาพของโมเมนต์ดัดและแรงเฉือน

แรงกระทำที่มีทิศทางขึ้นให้มีค่าเป็นบวก (+) แรงที่มีทิศทางลงให้มีค่าเป็นลบ (-)
แรงเฉือนที่อยู่เหนือคานให้มีค่าเป็นบวก (+) แรงเฉือนที่อยู่ใต้ฉานให้มีค่าเป็นลบ (-)
ค่าโมเมนต์ดัดมีค่าเท่ากับผลบวกสะสมของพื้นที่แรงเฉือน ณ หน้าตัดนั้น
การเขียนแผนภาพของแรงเอนและโมเมนต์ดัดจะเริ่มจากซ้ายมือไปขวามือเสมอ ยกเว้นคานยื่น Cantilever Beam จะเขียนจากปลายคานไปหาฐานรองรับ

กรณีแรงกระทำเป็นจุด (Point Load)
S.F.D จะมีลักษณะเป็นเส้นตรงในแนวดิ่ง
B.M.D จะมีลักษณะเป็นเส้นตงในแนวเฉียง

กรณีแรงกระทำแผ่กระจายเสม่ำเสมอ (Uniform Load)
S.F.D จะเป็นเส้นตรงในแนวเฉียง
B.M.D จะมีลักษณะเป็นเส้นโค้งพาลาโบลาแบบราบเรียบ

กรณีไม่มีแรงกระทำ
S.F.D จะเป็นเส้นตรงในแนวราบ
B.M.D จะมีลักษณะเป็นเส้นตรงในแนวเฉียง
