การใช้ Layer (เลเยอร์) ให้เป็น คือจุดแบ่งตัวจริงกับมือสมัครเล่นเลยครับ ถ้าคุณใช้เลเยอร์คล่อง งานจะดูเป็นระเบียบ แก้ไขง่าย และที่สำคัญคือ “เวลาพิมพ์แบบ (Plot)” เส้นจะออกมาสวย คมชัด มีหนักเบาดูเป็นมืออาชีพครับ
นี่คือสิ่งที่ “นายช่าง” ควรรู้เกี่ยวกับการตั้งค่าเลเยอร์และขนาดเส้นครับ:
1. การตั้งค่า Layer มาตรฐาน (ที่สายโยธาควรมี)
อย่าใช้เลเยอร์เดียววาดทุกอย่างครับ ให้แยกตาม “ประเภทวัสดุ” หรือ “หน้าที่” โดยตั้งค่าพื้นฐานดังนี้:
| ชื่อ Layer | สี (Color) | ชนิดเส้น (Linetype) | น้ำหนักเส้น (Lineweight) | การใช้งาน |
| 01-Grid | Red / Index 8 | Center / Dashdot | 0.05 – 0.13 mm | เส้นแกนศูนย์กลางเสา |
| 02-Column | Cyan / Blue | Continuous | 0.30 – 0.50 mm | เสา (ต้องเด่นที่สุด) |
| 03-Wall | White / Index 7 | Continuous | 0.20 – 0.30 mm | ผนังทั่วไป |
| 04-Door-Win | Yellow / Green | Continuous | 0.13 – 0.18 mm | ประตู หน้าต่าง |
| 05-Dim | Magenta | Continuous | 0.05 – 0.09 mm | เส้นบอกขนาด (ต้องบาง) |
| 06-Text | White / Index 7 | Continuous | 0.15 – 0.20 mm | ตัวหนังสือ ชื่อห้อง |
| 07-Hatch | Index 8 (Gray) | Continuous | 0.05 mm | ลายคอนกรีต/ลายอิฐ |
2. หลักการ “น้ำหนักเส้น” (Lineweight)
ในงานเขียนแบบ เราใช้ความหนาของเส้นเพื่อบอก “ระยะใกล้-ไกล” หรือ “ความสำคัญ” ครับ:
-
เส้นหนา (0.30 ขึ้นไป): ใช้กับวัตถุที่ถูก “ตัดผ่าน” เช่น เสา (Column) หรือผนัง (Wall) ในแปลนพื้น เพื่อให้เห็นโครงสร้างหลักชัดเจน
-
เส้นกลาง (0.15 – 0.20): ใช้กับวัตถุที่เรามองเห็นแต่ไม่ได้ถูกตัด เช่น ขั้นบันได, สุขภัณฑ์, เส้นขอบประตู
-
เส้นบาง (0.05 – 0.13): ใช้กับสิ่งที่ “ไม่ใช่ตัววัตถุจริง” เช่น เส้นบอกขนาด (Dimension), เส้นร่าง (Grid), ลายน้ำ (Hatch)
3. คำสั่ง Layer ที่ต้องใช้ให้คล่อง

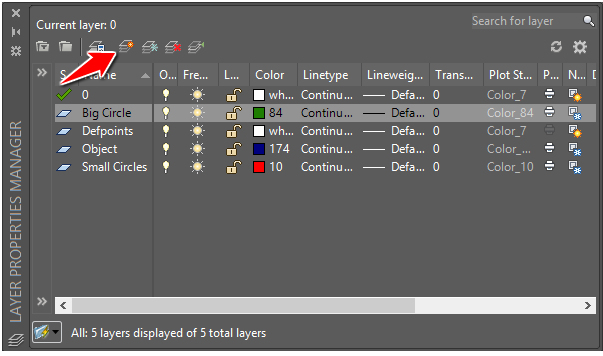

ถ้าเปิดหน้าต่าง Layer Properties (LA) ขึ้นมาแล้ว คุณควรใช้ปุ่มเหล่านี้ให้เป็นครับ:
-
On/Off (รูปหลอดไฟ): ปิดเพื่อไม่ให้เห็น (แต่โปรแกรมยังคำนวณอยู่)
-
Freeze (รูปพระอาทิตย์): ปิดตายเลเยอร์นั้นไปเลย (ช่วยให้คอมไม่หน่วงเวลาแบบเยอะๆ)
-
Lock (รูปกุญแจ): ล็อกไว้ให้เห็นแต่ “ห้ามเผลอไปลบหรือย้าย” (เหมาะมากสำหรับล็อก Grid Line หรือแปลนสถาปัตย์ตอนเราจะร่างงานระบบท่อ)
-
Plot (รูปเครื่องพิมพ์): ถ้าคลิกให้มีเครื่องหมายห้ามพิมพ์ เลเยอร์นั้นจะโชว์ในจอแต่ “ไม่ออกมาในกระดาษ” (เหมาะสำหรับเส้นร่างที่เราเอาไว้ดูเอง)
4. ข้อควรระวัง (ช่างมือใหม่ชอบพลาด)
-
อย่าตั้งค่าสี/เส้นที่ตัววัตถุ: เวลาวาด ให้ตั้งค่า Color, Linetype, Lineweight เป็น “ByLayer” ทั้งหมดครับ เพื่อให้เราคุมทุกอย่างได้จากหน้าต่าง Layer Properties ที่เดียว ถ้าไปไล่เปลี่ยนทีละเส้น เวลาแก้แบบจะเหนื่อยมากครับ
-
Layer 0 และ Defpoints: * Layer 0: เอาไว้สร้าง Block เท่านั้น ห้ามใช้วาดงานจริง
-
Defpoints: เป็นเลเยอร์ที่ “พิมพ์ไม่ออก” โดยอัตโนมัติ อย่าเผลอเอาผนังหรือเส้นสำคัญไปไว้ในนี้ครับ ไม่งั้นเวลา Plot แบบจะหายไปหมด
-
