การระเบิด (Explode) เส้น MLINE (Multiline) ในโปรแกรม AutoCAD หรือโปรแกรม CAD อื่นๆ มีจุดประสงค์หลักเพื่อให้คุณสามารถ แก้ไขเส้นแต่ละเส้นแยกกันได้ ครับ
ปกติแล้ว MLINE จะถูกมองว่าเป็นวัตถุชิ้นเดียว (เหมือน Group) ทำให้เราลบหรือยืดหดเส้นใดเส้นหนึ่งในชุดนั้นไม่ได้ หากคุณต้องการจัดการแยกส่วน ให้ทำตามนี้ครับ:
วิธีการ Explode MLINE
- พิมพ์คำสั่ง
X(ย่อมาจาก EXPLODE) แล้วกด Enter - คลิกเลือกเส้น MLINE ที่คุณต้องการจะแยก
- กด Enter อีกครั้ง
ผลลัพธ์ที่เกิดขึ้น
- กลายเป็นเส้นเดี่ยว: เส้น MLINE จะถูกเปลี่ยนสภาพกลายเป็นเส้น Line ธรรมดาหลายๆ เส้นแยกจากกัน
- แก้ไขอิสระ: คุณสามารถลบ (Erase), ยืด (Extend), หรือตัด (Trim) เส้นเฉพาะบางเส้นในกลุ่มนั้นได้ทันที
- สูญเสียคุณสมบัติ MLINE: หลังจากระเบิดแล้ว คุณจะไม่สามารถใช้คำสั่ง
MLEDIT(ตัวจัดการจุดตัด/มุม) กับเส้นนั้นได้อีก เพราะมันไม่ใช่ MLINE แล้ว -

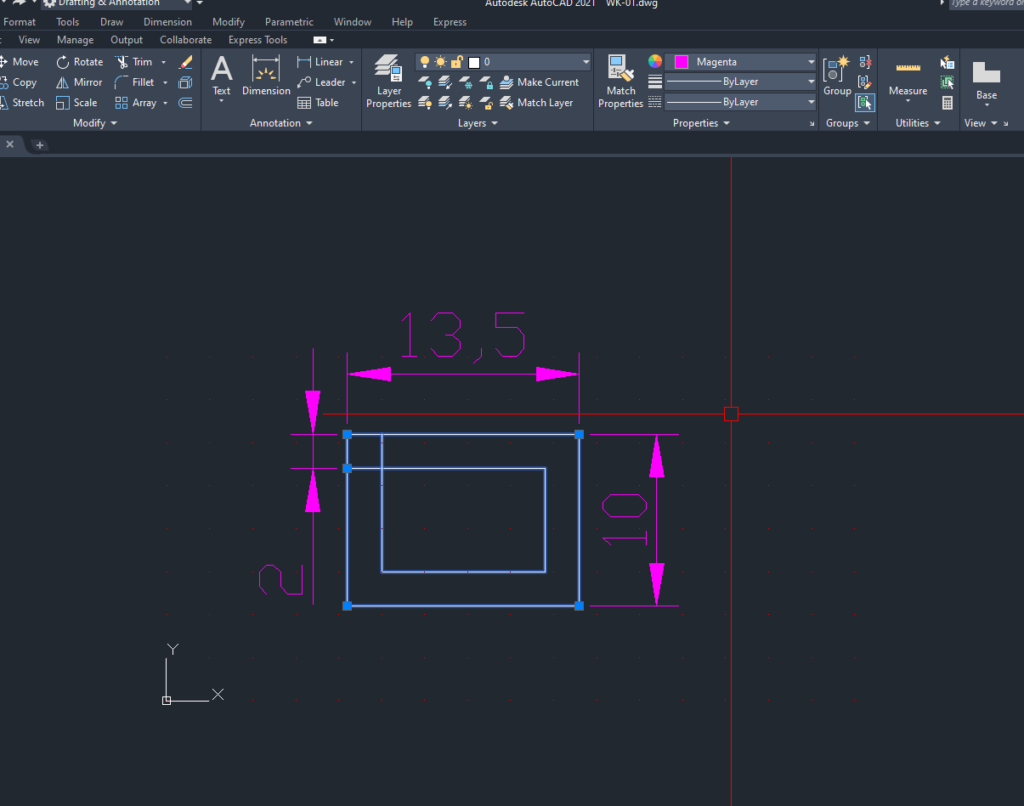

1.ก่อนใช้คำสั่ง Explode วัตถุที่เราเขียนขึ้นด้วย mline จะเป็นชิ้นเดียวกัน หรือ group ไว้

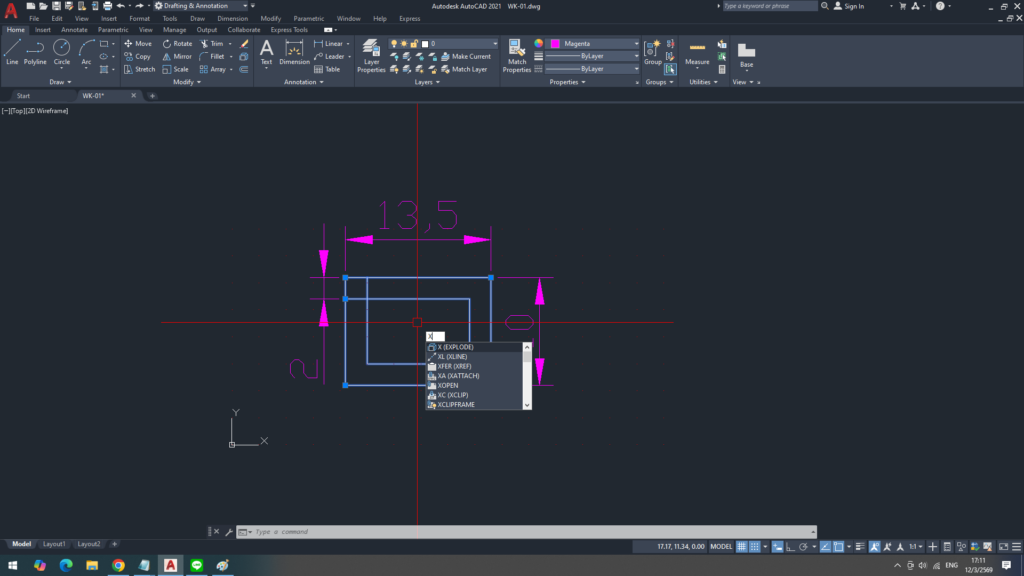

2. พิมพ์ x แล้ว space bar จากนั้นก็เลือกวัตถุที่จะ explode แล้ว enter อีก 1 ครั้ง วัตถุก็จะแยกจากกัน

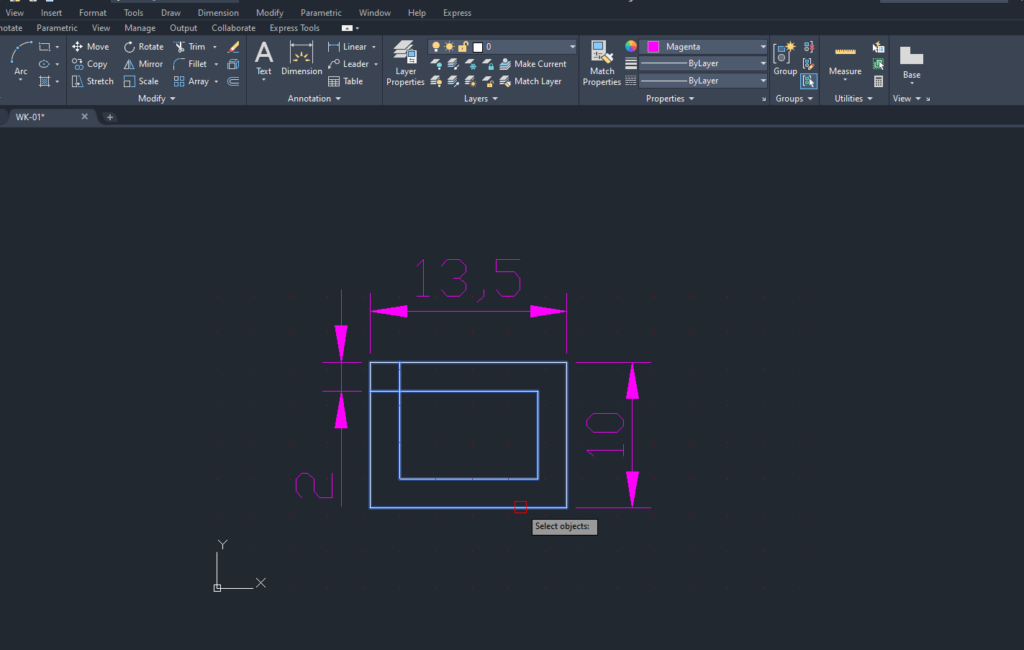

3. เลือกวัตถุที่จะ explode แล้ว enter อีก 1 ครั้ง วัตถุก็จะแยกจากกัน

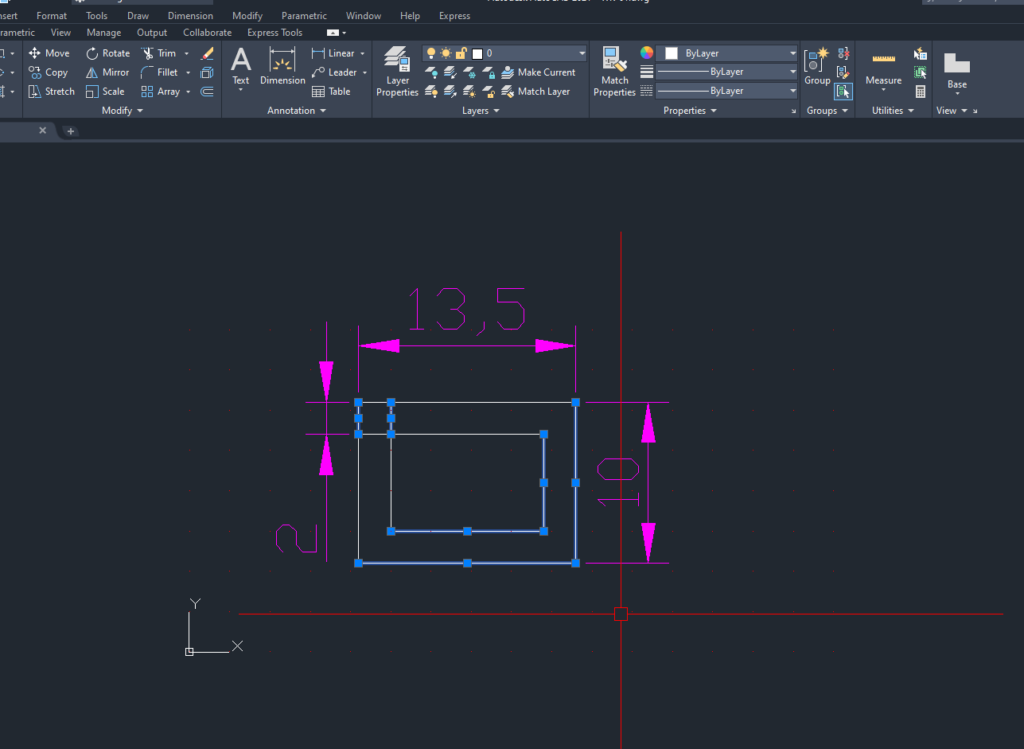

4. วัตถุก็จะแยกจากกัน ถึงจะสามารถกำหนดสีเส้น หรือ ความหนาได้
